| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 |

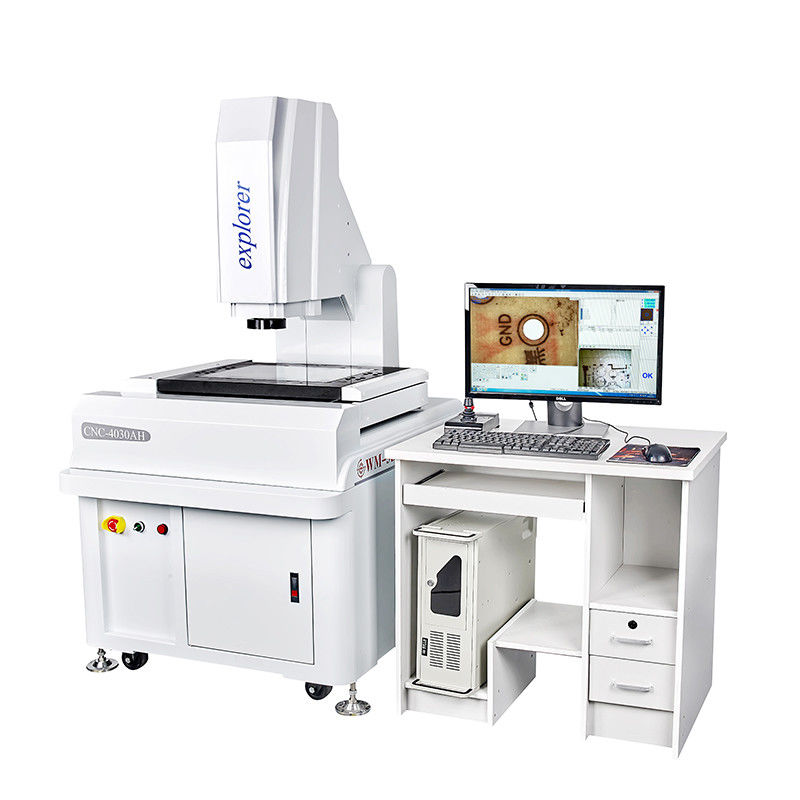

| 모델 번호: | CNC-4030AH |
|
모델 |
CNC-4030 |
||||||
|
|
유리 테이블 크기(mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
금속 테이블 크기(mm) |
550*450 |
|||||
|
|
작업 이동 X.Y |
400*300 |
|||||
|
|
Z축 이동 리프트(mm) |
200 초점 |
|||||
|
|
X.Y.Z축 디지털 디스플레이 해상도 |
0.5um |
|||||
|
|
X.Y축 값 오류 |
≤(3+L/200)L은 측정 길이, 단위 mm) |
|||||
|
|
무게(KG) |
500 |
|||||
|
|
치수(mm) |
800*900*1650 |
|||||
|
모터 |
3축 속도 |
100mm/s |
|||||
|
|
3축 위치 정확도 |
0.001mm |
|||||
|
이미지 시스템 |
카메라 |
소니 컬러 1/3″CCD 카메라 |
|||||
|
|
줌 |
줌 렌즈가 있는 동축 광학 줌 렌즈(2개 중 1개 선택) |
|||||
|
|
줌 배율 |
0.7-4.5X |
|||||
|
|
비디오 총 배율 |
30-230X |
|||||
|
|
객체 필드 |
11.1-1.7mm |
|||||
|
|
전원 |
AC220V/AC110V |
|||||
|
|
전력 소비 |
100W |
|||||
|
계측기 액세서리 |
1X튜브(옵션) |
0.5X튜브(옵션) |
작업 거리 |
||||
|
줌 렌즈 |
0.7-4.5X |
0.7-4.5X |
|
||||
|
렌즈 추가 |
비디오 배율 |
재료 측면 필드(mm) |
비디오 배율 |
재료 측면 필드(mm) |
|
||
|
|
|
|
|
|
|
||
|
0.5X 옵션 |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
표준 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
2X옵션 |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
||

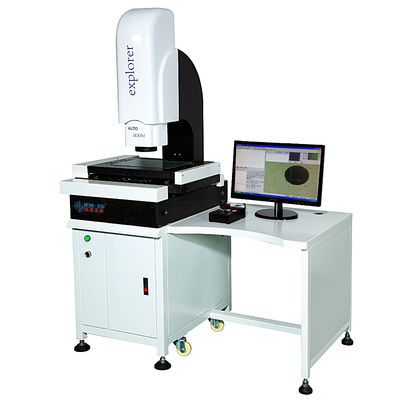

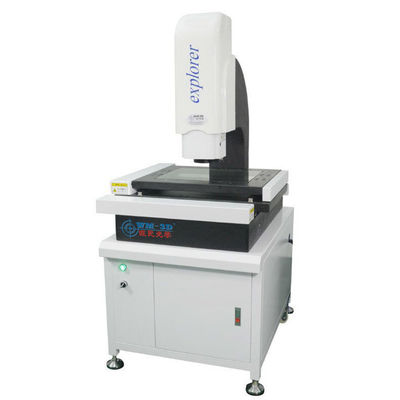

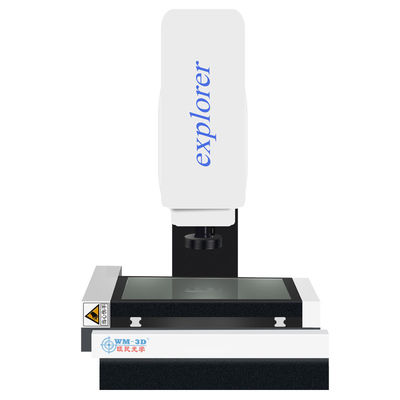

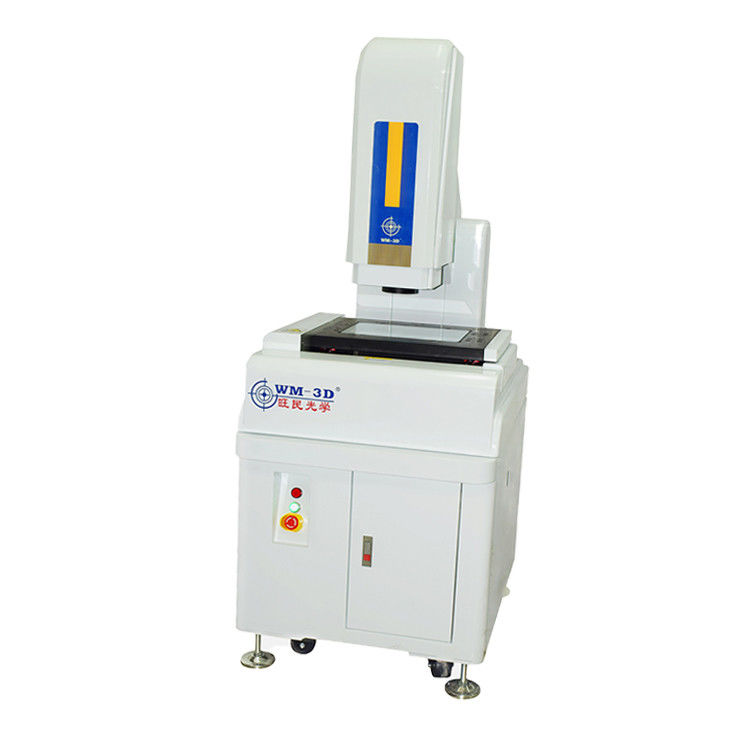

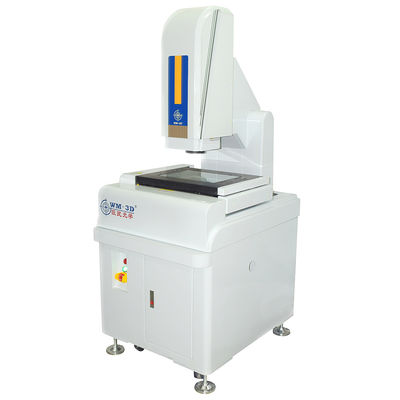

자동 이미지 측정기는 당사에서 개발한 고성능 가격 측정 장비입니다. 대량의 공작물을 고효율로 정확하게 측정할 수 있습니다. 정밀 부품의 검사 및 품질 관리에 적합합니다. 기계, 전자, 하드웨어, 플라스틱 및 기타 산업에서 널리 사용되었습니다.
1. 고정밀 완전 자동 측정, CNC 4축 제어.
2. 고정밀 및 고강도 기계: 00급 대리석 베이스/기둥/작업대, 고정밀 및 우수한 안정성
3. XYZ 3축 수입 정밀 선형 가이드/수입 연삭 등급 볼 스크류 구동 시스템, 긴 수명 및 우수한 안정성
4. Wm0750 자동 줌 광학 렌즈는 줌 보정 없이 완전 자동 측정을 가능하게 합니다.
5. 고품질 측정 화면을 갖춘 HD SONY CCD 카메라.
6. 자동 초점 측정, 광학 고도 측정 평탄도, 영국 RENISHAW 접촉 프로브.
7. 프로그램 제어 5링 8존 표면 광원, LED 윤곽 광원, 동축 광원. 다른 제품에 다른 색상이 추가됩니다.
8. 모든 위치에서 쉽게 작동할 수 있도록 조이스틱이 장착되어 있습니다.
9. 탐색 CCD 카메라는 측정 위치를 나타내어 빠르고 편리하게 측정할 수 있습니다.
10. 경계 해상도를 향상시키기 위해 수입 소프트웨어 기능으로 개발된 3D 측정 소프트웨어를 결합합니다.
11. CNC-3020AH, CNC-4030AH, CNC-5040AH와 같은 다양한 사양으로 제공됩니다.
1. 고속 이동 시 모터의 정밀한 위치 결정 성능을 갖춘 이중 폐쇄 루프 모션 제어.
2. 모터를 제어하기 위해 개발된 내장 모듈을 사용하여 모터 속도를 높이는 동시에 계측기 및 PC 인터페이스, USB 라인 및 S-Video 케이블을 통해 PC 기계 및 계측기를 단순화합니다.
3. SPC 데이터 분석 기능을 통해 대량의 공작물을 동시에 신속하게 감지하여 한 번에 전체 측정을 완료하기 위해 자체 개발한 CNC 측정 소프트웨어와 결합됩니다.
4. 24개의 독립적인 그룹으로 형성된 표면 광원, 각 그룹은 정전류 소스 드라이버 및 200단계 연속 가변입니다.
5. 대리석 플랫폼으로 높은 안정성을 제공합니다.
사양:
1. 점, 선, 원, 호 및 타원, 직사각형을 측정하고 다중점 위치 지정 기능을 통해 정확도를 향상시킬 수 있습니다.
2. 측정 조합, 중심 구조 및 구조의 교차점, 구조의 중간점, 선 구조, 원 구조 및 관점 구조와 같은 많은 기능이 있습니다.
3. SPC 데이터 분석 기능을 통해 대량의 공작물을 동시에 신속하게 감지하여 한 번에 전체 측정을 완료하기 위해 자체 개발한 CNC 측정 소프트웨어와 결합됩니다.
4. 좌표 변환 및 좌표 정렬은 측정을 더 편리하고 효율적으로 만들고 측정 효율성을 향상시킵니다.
5. 매크로는 동일한 부품을 더 빠르고 편리한 볼륨으로 측정하고 측정 효율성을 향상시킬 수 있습니다.
6. 측정 데이터를 AutoCAD에 직접 입력하여 전체 작업 원이 됩니다. 데이터는 Excel 및 Word에 입력하여 통계 분석을 수행할 수도 있습니다.
7. 사용자 프로그램 기록, 명령 편집 및 실행.
12개월 보증. 자신감을 가지고 구매하세요!
1. 조립 및 인수일로부터 12개월 이내, 단 선적일로부터 15개월을 초과하지 않음.
2. 이 기간 동안, 우리는 결합된 애프터 서비스 자문 서비스를 통해 사용자에게 전화 및 인터넷 교육을 제공할 것입니다.
3. 우리는 비용을 들여 사용자에게 기계의 수명 보증 서비스를 제공합니다.
01. 당사 측의 기계 고장으로 인해 예비 부품을 당사로 다시 보내실 수 있으며 비용은 당사에서 부담합니다.
02. 그러나 기술자가 교육을 위해 고객 측에 와야 하는 경우 기술 서비스는 티켓 및 숙박을 제외하고 무료입니다.
4. 추가 보증 기간:
우리는 사용자에게 제공할 것입니다 애프터 서비스 장수 자문 서비스. 5. 당사는 비용을 들여 사용자에게 제공할 수 있는 예비 부품을 보유하고 있습니다.
6. 우리는 사용자에게 평생 동안 우대 가격으로 애프터 서비스 부가 가치 기술 서비스를 제공합니다.
