| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 |

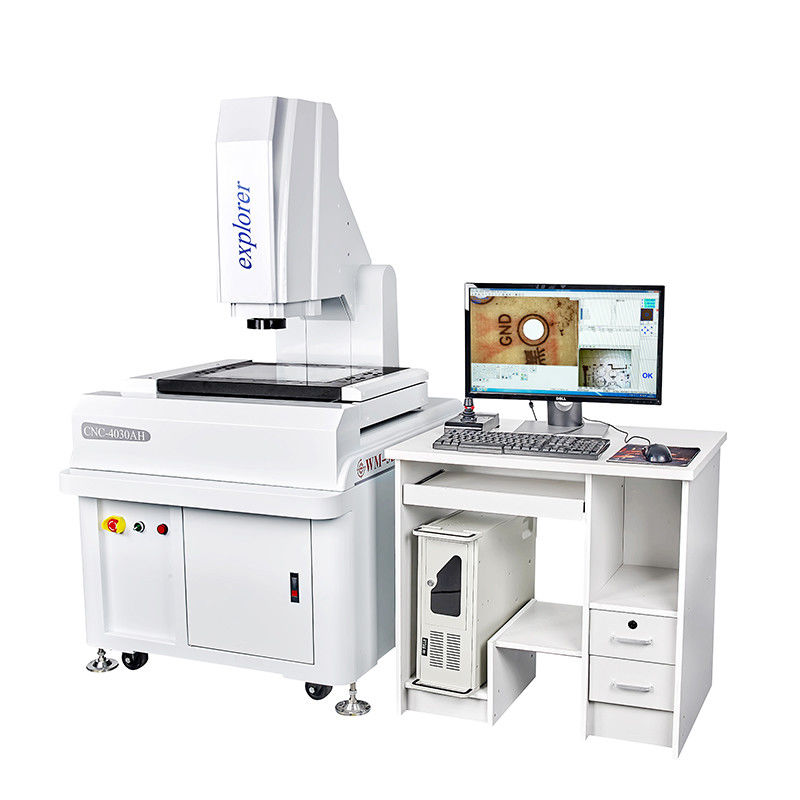

| 모델 번호: | CNC-4030AH |
사양:
1그것은 점, 선, 원, 아크와 타원형, 직사각형을 측정하고 멀티 포인트 위치 기능으로 정확도를 향상시킬 수 있습니다.
2그것은 많은 특징을 가지고 있습니다. 측정의 조합, 중앙 구조와 구조의 교차점, 구조의 중간점, 선 구조,둥근 구조와 구조적 관점.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4좌표 변환 및 좌표 정렬은 측정 더 편리하고 효율적으로 측정 효율을 향상시키는 것입니다.
5측정 데이터는 직접 AutoCAD에 입력하고 완전한 작업 원이됩니다. 데이터는 또한 통계 분석을 수행하기 위해 엑셀과 워드에 입력 할 수 있습니다.
6. 사용자 프로그램을 기록, 편집 및 명령을 실행.
|
모델 |
CNC-4030 |
||||||
|
|
유리 테이블 크기 (mm) |
|
|||||
|
|
|
430*330 |
|||||
|
|
금속 테이블 크기 (mm) |
550*450 |
|||||
|
|
근로 여행 X.Y |
400*300 |
|||||
|
|
Z축 이동 리프트 (mm) |
200 초점 |
|||||
|
|
X.Y.Z 축 디지털 디스플레이 해상도 |
0.5m |
|||||
|
|
X.Y 축 값 오류 |
≤ ((3+L/200) L는 측정된 길이,단위 mm) |
|||||
|
|
무게 (kg) |
500 |
|||||
|
|
차원 (mm) |
800*900*1650 |
|||||
|
모터 |
3 축 속도 |
100mm/s |
|||||
|
|
3축 위치 정밀도 |
00.001mm |
|||||
|
이미지 시스템 |
카마레 |
소니 컬러 1/3′′ CCD 카메라 |
|||||
|
|
줌 |
줌 렌즈가 있는 동축 광학 줌 렌즈 (2개 선택) |
|||||
|
|
줌 확대 |
00.7-4.5X |
|||||
|
|
비디오 전체 확대 |
30-230X |
|||||
|
|
객체장 |
110.1-1.7mm |
|||||
|
|
힘 |
AC220V/AC110V |
|||||
|
|
전력 소비 |
100W |
|||||
|
부속품 |
1Xtube (선택) |
0.5Xtube (선택) |
작업 거리 |
||||
|
줌 렌즈 |
00.7-4.5X |
00.7-4.5X |
|
||||
|
렌즈 추가 |
비디오 확대 |
재료 측면 필드 (mm) |
비디오 확대 |
재료 측면 필드 (mm) |
|
||
|
|
|
|
|
|
|
||
|
0.5X 옵션 |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
||
|
표준 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
||
|
2X옵션 |
47X-296X |
50.5-0.9 |
23.5X-148X |
11.1-17 |
36 |
||
1고 정밀 완전 자동 측정, CNC 4축 제어.
2고 정밀 및 고 강도 기계: 고 정밀과 좋은 안정성을 가진 00 클래스 대리석 기반 / 기둥 / 작업판
3.XYZ 세 축 수입 정밀 선형 가이드 / 수입 밀링 등급 공 나사 드라이브 시스템, 긴 수명과 좋은 안정성
4자동 줌 광 렌즈 Wm0750는 줌 수정 없이 완전히 자동 측정이 가능합니다.
5HD SONY CCD 카메라와 고품질 측정 화면
6자동 초점 측정, 광학 고도 측정 평면성, UK RENISHAW 접촉 탐사.
7.프로그램 제어 5개 반지 8단지 표면 광원, LED 윤곽 광원, 동축 광원. 다른 색상이 다른 제품에 추가됩니다.
8모든 위치에서 쉽게 작동하기 위해 조이스틱이 장착되어 있습니다.
9탐색 CCD 카메라는 측정 위치를 표시합니다.
103D 측정 소프트웨어가 수입된 소프트웨어 기능에 의해 개발되어 경계 해상도를 향상시킵니다.
11다양한 사양으로 제공됩니다: CNC-3020AH, CNC-4030AH, CNC-5040AH.
1이중 폐쇄 루프 모션 제어, 고속 이동 모터 정밀한 위치 성능.
2모터를 제어하기 위해 개발된 임베디드 모듈을 사용하여, 그에 따라 모터 속도를 증가시키는 것은 물론 기기 및 PC 인터페이스를 단순화합니다.USB 선과 S-비디오 케이블을 통한 PC 기계 및 도구.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4표면 광원은 24개의 독립적인 그룹으로 구성됩니다. 각 그룹은 일정한 전류 소스 드라이버와 200단계 연속 변수입니다.
5대리석 플랫폼, 높은 안정성.
12개월 보증, 자신감 있게 구매하세요!
1조립 및 수납일로부터 12개월 이내에, 그러나 운송일로부터 15개월을 초과하지 않습니다.
2이 기간 동안, 우리는 판매 후 컨설팅 서비스를 조합하여 전화 및 인터넷 교육을 사용자에게 제공 할 것입니다.
3우리는 비용으로 사용자를 위해 기계의 평생 보증 서비스를 제공합니다.
01만약 기계가 고장 났다면, 부품을 우리에게 돌려주면 됩니다.
02하지만 필요한 경우 우리의 기술자가 고객 측에 와서 훈련을, 기술 서비스는 무료입니다,
티켓과 숙소를 제외하면요
4추가 보증 기간: 우리는 사용자에게 제공 할 것입니다 판매 후 장수성 컨설팅 서비스
5우리 회사는 비용으로 사용자에게 제공 할 수있는 예비 부품을 가지고 있습니다.
6우리는 판매 후 기술 서비스를 제공했습니다.
