제품 상세 정보:
|
| 보증: | 1년이요 | 주문 제작된 지원: | OEM, ODM |
|---|---|---|---|

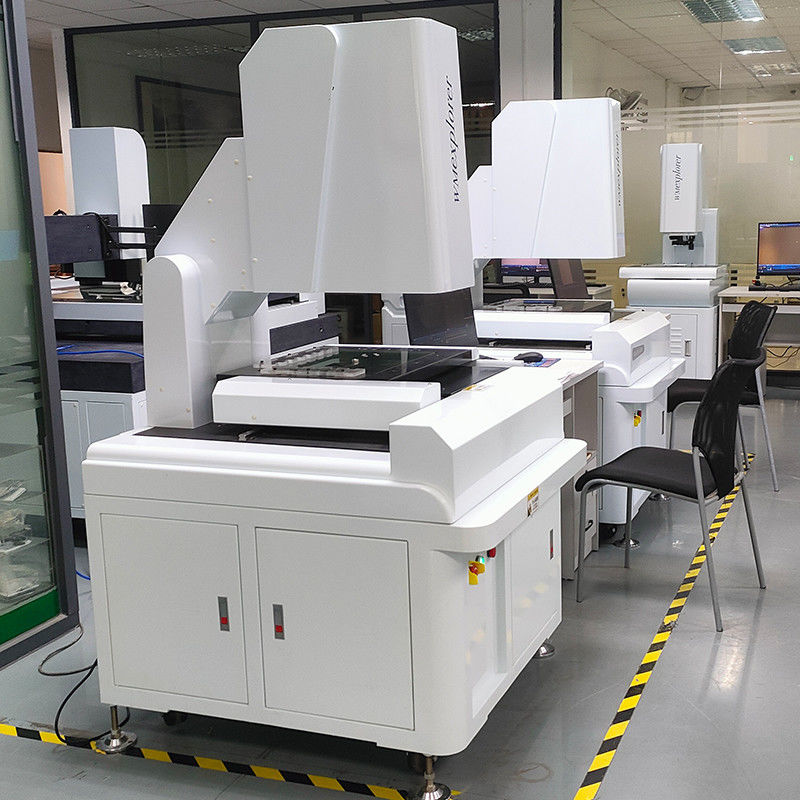

| 상품 이름: | CNC-4030AH 비전 측정 기계 제조사 | 모델: | CNC-4030AH |
| 색: | 백색 | 전반적 사용: | 전기공학, 플라스틱, 주형, 기계류, 하드웨어, 시계, 이동 전화 |
| 재료: | 화강암 | 용법: | 측정 |
| 중량: | 300 킬로그램 | 전원 공급기: | AC 220V/50-60Hz |
| 타입: | 완전 자동 | 용법: | 광 시스템 |
| 하이 라이트: | 디지털 화상 치수 측정 체제,영상 크기 측정 시스템 220V,비전 길이 측정기 50Hz |
||
|
항목
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
차원(MM)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
측정 범위(MM)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
측정 정확도 (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
반복성 (μm)
|
3
|
3
|
3
|
|
중량(KG)
|
300
|
380
|
450
|
|
이미지와 측정
|
CCD
|
일본인 소니크드
|
|
|
렌
|
고해상도 줌 렌즈 / 연속적인 확대 0.7-5.0x
|
|
|
확대
|
단지 참조 (을 위한 40-230X. 다른 카메라와 렌즈로 확대는 다를 것입니다. )
|
|
|
틱 스케일 해상도
|
x/Y/z 주축 o.0002mm (0.2 um)
|
|
|
작업 거리
|
108 밀리미터
|
|
측정 소프트웨어
|
한계 결의안을 향상시키기 위해 수입된 소프트웨어 기능에 의해 개발된 3D 측정 소프트웨어를 결합시키세요.
|
|
구동 시스템
|
X/Y/Z 3축 고성능 대만 서보 모터, 두배 폐쇄 고리는 시스템을 제어합니다
|
|
조명
|
프로그램 중심 5고리 8 구역 면광원, LED 콘투어 조명 공급원, 동축 광원.다른 색은 있습니다
다른 제품에 추가했습니다. |
주요 기능
1.성분 측정 : 다점 측정 포인트, 선, 원, 아크, 각, 타원형, 사각형 측정 지점이 제공했건데, 점의 자동 식별, 선, 선회하고 전호를 이룹니다.
2.엘리먼트 구조 : 중심 구조, 구조의 교차점, 중간-지점 구조, 라인 구조물, 라운드 구조, 각 구조.
3.미리 설정된 요소 : 지적하고 늘어서고, 선회하고 전호를 이룹니다.
4.그래픽 : 번역을 조정하고 공작물을 똑바르게 하세요.
5.임의의 축은 똑바르게 되었고 시스템 리셋을 조정합니다.
넓어지고 그래픽, 그래픽스 번역, 사실적 인쇄 그래픽을 감소시키기 위한 6.graphic은 선택되고 검사하지 않습니다, 그래픽이 이동했습니다.
7.그래픽 좁은 줌에서 설정하시오 그러면 사실적 인쇄 라디오는 선택되고 선택해제합니다, 그래픽이 이동했습니다.
8 .BMP 형식으로 저장된 그레이 스케일 이미지, 포화, 대비, 이미지에서 설정하세요.
9,A 다양한 에지 검출 방식, 컴퓨터 자동차
