| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 |

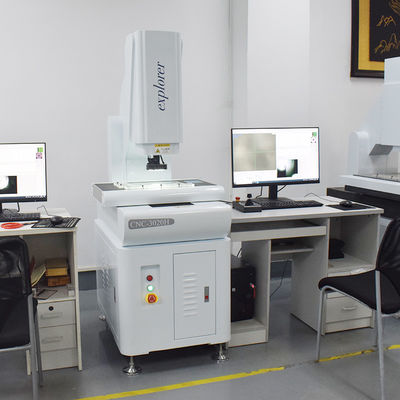

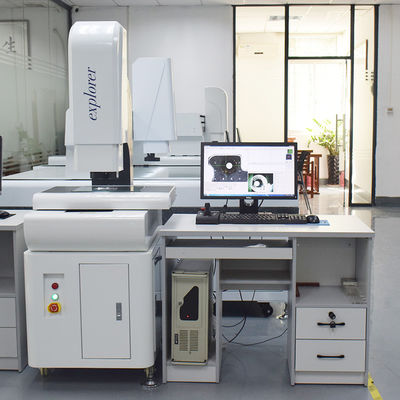

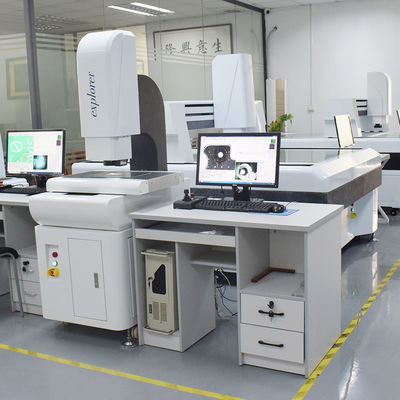

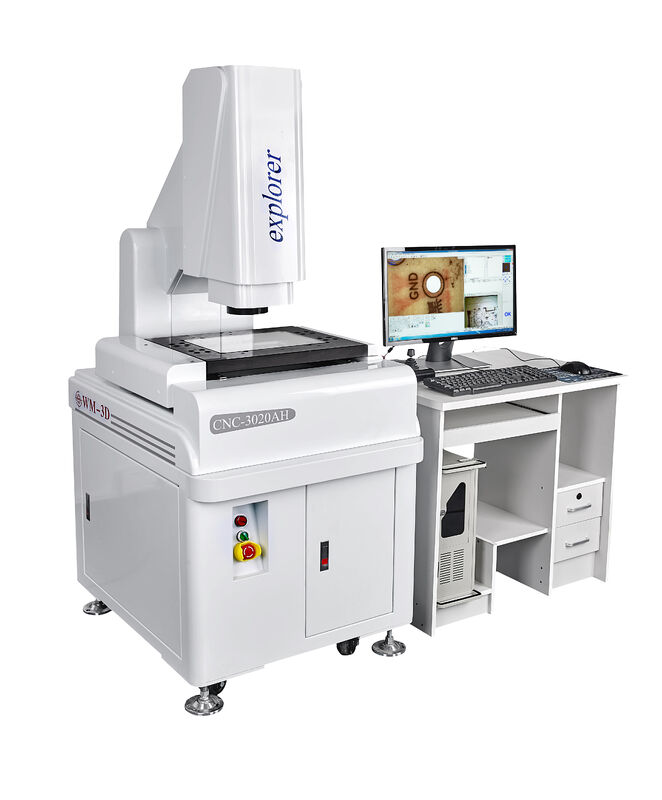

| 모델 번호: | CNC-3020AH |
|
부문
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
크기 (mm) L × W × H
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
측정 범위 (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
측정 정확도 (μm)
|
3+L/200
|
3+L/200
|
3+L/200
|
|
반복성 (μm)
|
3
|
3
|
3
|
|
무게 (kg)
|
300
|
380
|
450
|
|
이미지 및 측정
|
CCD
|
일본 SONYCcD
|
|
|
레인
|
고화질 줌 렌즈/ 연속 확대 0.7-5.0x
|
|
|
확대
|
40-230X ((만 참고하기 위해. 다른 카메라와 렌즈로 확대 크기가 다를 것입니다.)
|
|
|
ptical 스케일 해상도
|
x/Y/z 축 o.0002mm (0.2um)
|
|
|
작업 거리
|
108mm
|
|
측정 소프트웨어
|
3D 측정 소프트웨어가 수입된 소프트웨어 기능에 의해 개발된 것을 결합하여 경계 해상도를 향상시킵니다.
|
|
운전 시스템
|
X/Y/Z 3축 고성능 타이완 서보 모터, 듀얼 클로즈 루프 제어 시스템
|
|
조명
|
프로그램 제어 된 5개 반지 8 영역 표면 광원,LED 윤곽 광원, 동축 광원.
다른 제품에 첨가됩니다. |
함수 설명:
요소 측정: 측정점, 선, 원, 활, 각, 타원형, 직사각형
미리 정해진 점, 자동 식별점, 선, 원, 활.
원소 구조: 중심 구조, 구조의 교차점, 중점 구조, 선 구조
둥근 구조, 각 구성.
미리 설정 된 요소: 점, 선, 원, 활. 조정 변환, 직선 작업 조각.
축 좌표 시스템 재설정
그래픽: 그래픽 확대, 그래픽 좁혀, 그래픽 패널, 그래픽 선택, 원을 선택, 삭제
그래픽, 그래픽 프린트, 확대 설정, 회색, 포화, 콘트라스트, 저장, BMP 형식의 이미지
각종 가장자리 탐지 모드, 컴퓨터 자동으로 점, 자동 식별 라운드, 활
광산점 속도를 향상시켜야 합니다.
이미지 지원 S-비디오, AV 단말, USB 단말 입력; 이미지 크기 640 * 480mm. 직접 측정 데이터
통계 분석을 위해 AutoCAD에, 간단한 Xbar-s 제어 차트를 그릴 수 있습니다. 다양한 매개 변수 Ca를 얻을 수 있습니다.
다국어 인터페이스 전환
