제품 상세 정보:
|
| 보증: | 1년이요 | 주문 제작된 지원: | OEM, ODM |
|---|---|---|---|

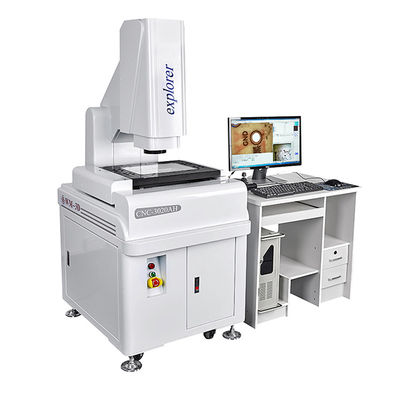

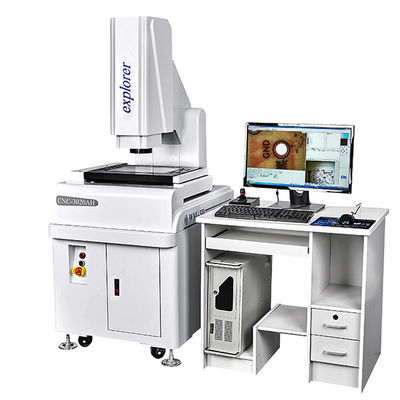

| 상품 이름: | 계기 CNC 비디오 측정 장치를 측정하는 광동 자동 이미지 | 모델: | CNC-3020AH |
| 색: | 백색 | 전반적 사용: | 전기공학, 플라스틱, 주형, 기계류, 하드웨어, 시계, 이동 전화 |
| 재료: | 화강암 | 용법: | 측정 |
| 중량: | 300 킬로그램 | 전원 공급기: | AC 220V/50-60Hz |
| 타입: | 완전 자동 | 용법: | 광 시스템 |
| 하이 라이트: | 자동 영상 크기 측정 시스템,영상 크기 측정 시스템 CNC,시스템 OEM을 측정하는 CNC 비디오 |
||
|
항목
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
차원(MM)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
측정 범위(MM)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
측정 정확도 (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
반복성 (μm)
|
3
|
3
|
3
|
|
중량(KG)
|
300
|
380
|
450
|
|
이미지와 측정
|
CCD
|
일본인 소니크드
|
|
|
렌
|
고해상도 줌 렌즈 / 연속적인 확대 0.7-5.0x
|
|
|
확대
|
단지 참조 (을 위한 40-230X. 다른 카메라와 렌즈로 확대는 다를 것입니다. )
|
|
|
틱 스케일 해상도
|
x/Y/z 주축 o.0002mm (0.2 um)
|
|
|
작업 거리
|
108 밀리미터
|
|
측정 소프트웨어
|
한계 결의안을 향상시키기 위해 수입된 소프트웨어 기능에 의해 개발된 3D 측정 소프트웨어를 결합시키세요.
|
|
구동 시스템
|
X/Y/Z 3축 고성능 대만 서보 모터, 두배 폐쇄 고리는 시스템을 제어합니다
|
|
조명
|
프로그램 중심 5고리 8 구역 면광원, LED 콘투어 조명 공급원, 동축 광원.다른 색은 있습니다
다른 제품에 추가했습니다. |
특성 :
1.그래프 기능 키, 그래프 건설적 기능적인 키와 비주얼 도구 기능적인 키는 색으로 분리되고, 전술상으로 그룹화되었습니다, 그것이 운영자와 빨리 기구 사이의 소통과 우호적이게 하고 분명히 인간 측정의 속도를 향상시킵니다.
2.그래프 기능 키는 검습니다.
3.그래프 건설적 키는 빨갛습니다.
4.비주얼 도구 기능 키는 검고 녹색입니다.
기능 설명 :
성분 측정 : 측정 지점, 선, 원, 아크, 각, 달걀 모양이, 사각형 측정 a
시점의 예정된 숫자, 자동 식별이 지적하고 늘어서고, 선회하고 전호를 이룹니다.
엘리먼트 구조 : 중심 구축, 구조의 교차점, 중심점 구조, 라인 구조물,
라운드 구조, 각도 구조.
미리 설정된 요소 : 지적하고 늘어서고, 선회하고 전호를 이룹니다. 번역을 조정하고 제조 공정에 있는 제품을 똑바르게 하세요. 누구를 똑바르게 하세요
축 좌표 시스템 리셋.
