| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 |

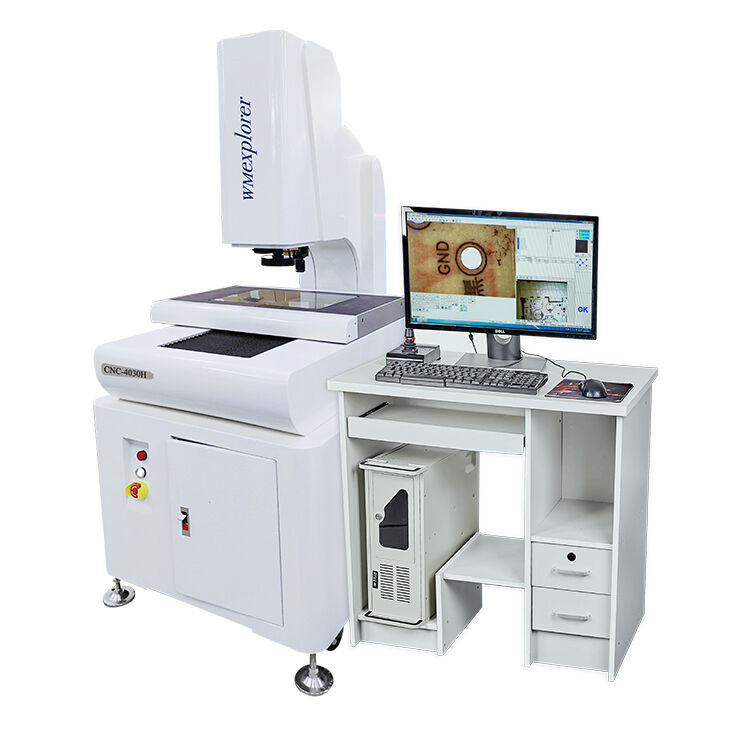

| 모델 번호: | CNC-4030AH |
|
품목
|

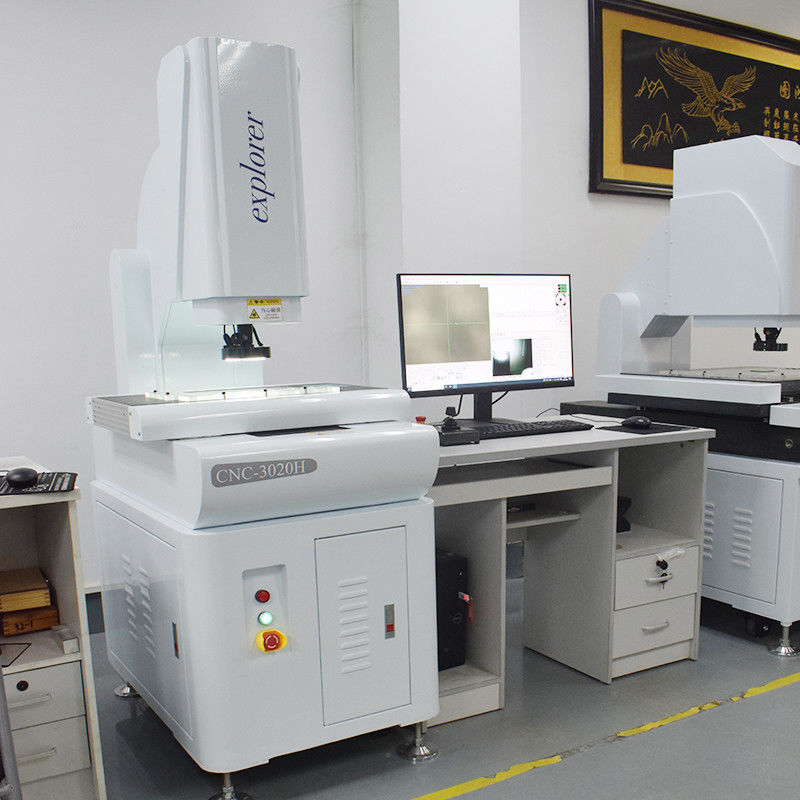

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
치수(mm)(L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
측정범위(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
측정정도(μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
반복성(μm)
|
3
|
3
|
3
|
|
무게(kg)
|
300
|
380
|
450
|
|
이미지 및 측정
|
CCD
|
일본 SONYCcD
|
|
|
렌
|
고화질 줌렌즈/연속 배율 0.7-5.0x
|
|
|
확대
|
40-230X(참고용입니다. 카메라와 렌즈에 따라 배율이 달라집니다.)
|
|
|
광학적 스케일 분해능
|
x/Y/z 축 o.0002mm ( 0.2um )
|
|
|
작동 거리
|
108mm
|
|
측정 소프트웨어
|
가져온 소프트웨어 기능으로 개발된 3D 측정 소프트웨어를 결합하여 경계 해상도를 향상시킵니다.
|
|
운전 시스템
|
X/Y/Z 3축 고성능 대만 서보 모터, 이중 폐쇄 루프 제어 시스템
|
|
조명
|
프로그램 제어식 5링 8구역 표면 광원, LED 윤곽 광원, 동축 광원. 다양한 색상은 다음과 같습니다.
다양한 제품에 추가되었습니다. |
기능 설명:
요소 측정: 측정 점, 선, 원, 호, 각도, 타원형, 직사각형 측정
미리 결정된 포인트 수, 자동 식별 포인트, 선, 원, 호.
요소구조 : 센터구성, 구조교차점, 중간점구조, 라인구조,
둥근 구조, 각도 구성.
사전 설정된 요소: 점, 선, 원, 호. 번역을 조정하고 공작물을 곧게 펴십시오. 무엇이든 곧게 펴십시오
축 좌표계 재설정.
그래픽: 그래픽 확대/축소, 그래픽 축소, 그래픽 팬, 그래픽 선택, 원 선택, 삭제
그래픽, 그래픽 인쇄. 확대/축소 설정, 이미지 회색, 채도, 대비, 저장, 이미지를 BMP 형식으로 설정합니다.
다양한 가장자리 찾기 모드, 컴퓨터가 자동으로 점을 찍고 자동 식별 라운드, 호 크게
채굴 포인트 속도를 향상시킵니다.
이미지 지원 S-Video, AV 단자, USB 단자 입력; 이미지 크기는 640*480mm입니다. 측정 데이터 직접
통계 분석을 위해 AutoCAD로 다양한 매개변수 Ca를 얻은 간단한 Xbar-s 관리 차트를 그릴 수 있습니다.
다국어 인터페이스 전환.
