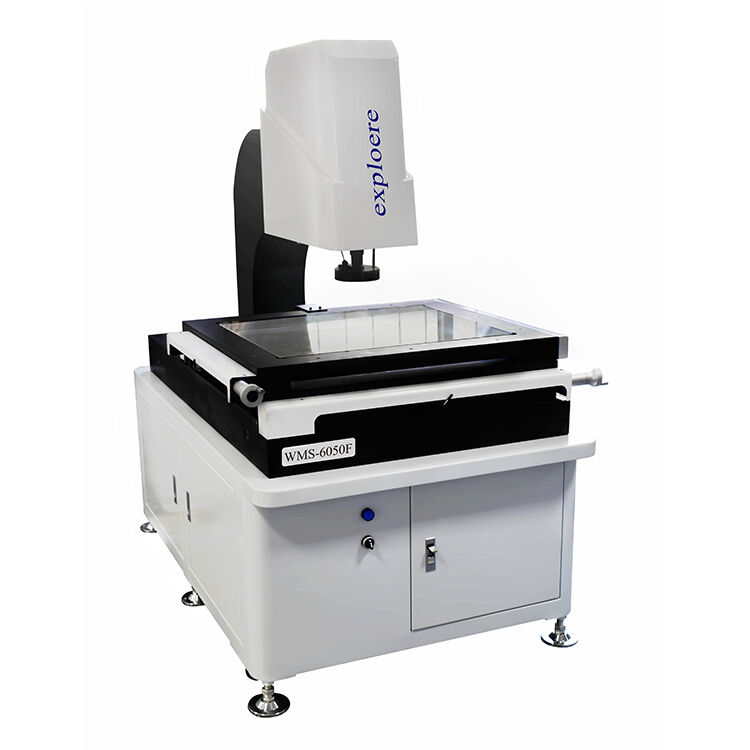

| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 CE |
| 모델 번호: | VMS-4030F |
|
항목 |
VMS-2010F |
VMS-3020F |
VMS-4030F |
VMS-5040F |
|||
|
치수(mm)(L×W×H) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
측정 범위(mm)(X×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
측정 정확도(μm |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
반복 정밀도 (μm) |
3 |
3 |
3 |
3 |
|||
|
무게(kg) |
150 |
180 |
200 |
240 |
|||
|
이미지 및 측정 |
CCD |
일본 SOnYCcD |
|||||
|
|
렌즈 |
WM HD 줌 렌즈 / 연속 배율 0.7-4.5x |
|||||
|
|
배율 |
30-210X |
|||||
|
|
광학 스케일 해상도 |
X/Y/z축 0.0005mm (0.5um |
|||||
|
|
측정 범위 |
9.0mm-1.35mm |
|||||
|
측정 시스템 |
보조 초점 측정, 광학 측정 고도 및 평탄도, 영국 RENISHAW 접촉 프로브 장착 가능 |
||||||
|
구동 시스템 |
다용도 데이터 프로세서는 점, 선, 루프, 원, 각도 등을 측정할 수 있습니다. |
||||||
|
조명 |
표면광 및 투사광, 냉광, 긴 수명, 밝기 조절 가능 |
||||||
♥고정밀 및 고강도 기계: 00 대리석 베이스 / 수직 기둥 / 작업대, 고정밀 및 우수한 안정성.
♥XYZ 3축 수입 정밀 V형 가이드 레일 / 수입 광축 구동 시스템, 긴 수명, 우수한 안정성.
♥wM 연속 줌 광학 렌즈, 다른 프레임, 다른 배율, 줌 보정 불필요.
♥HD 일본 SoNY ccD 카메라, 고품질 측정 화면.
♥보조 초점 측정, 광학 측정 고도 및 평탄도, 영국 RENISHAW 접촉 프로브 장착 가능.
♥표면광, LED 프로파일광, 동축광. 프로그래밍 가능한 3환 8영역광 선택.
♥레이저 포인터는 측정 위치를 나타내어 신속한 위치 지정 및 편리한 측정을 제공합니다.
♥풋 스위치와 일치하여 어느 곳에서나 쉽게 작동할 수 있습니다.
♥소형 wWM-cNC-3020/wM-CNC-4030, 소형 제품의 신속한 측정을 위해 설계되었으며, 측정 속도는 최대 200mm-400mm/s까지 가능하며, 일괄 측정 속도가 빠르며, OK 또는 NG를 자동으로 결정하여 인적 오류를 크게 줄이고 작업 효율성을 향상시키며, 일반 수동 기계보다 10-20배 빠릅니다.
제품은 다음 분야에서 널리 사용됩니다:
하드웨어 제품, 스탬핑 제품, 전자 제품, 가공 제품, 금형, 커넥터, 와이어, 플라스틱 제품, 시계, 휴대폰, LCD TV, 가전 제품, 인쇄 회로 기판(PCB), 자동차, 항공 및 기타 산업.
자동 측정 소프트웨어 개발자는 10년 이상의 수량 및 소프트웨어 산업 작업 경험을 바탕으로 전문 2D 측정 소프트웨어를 신중하게 연구하고 개발했습니다. 설계 원칙은 다음과 같습니다: 작동이 간단하고 강력하며 안정적이고 신뢰할 수 있으며 유지 관리가 편리합니다. 주로 미국 OGP MeasureMindPlus 다중 센서 소프트웨어 및 미국의 MicroVu 측정 소프트웨어와 같은 유명한 외국 소프트웨어를 차용했습니다. 국내 상황과 결합하여 절충주의, 최적의 조합. 세심한 연구.
특징:
다양한 측정 방법(자동 판별, 채광점 측정 대비 측정, 공차 측정 비교. 사전 설정 요소)은 다양한 고객의 요구를 충족시켜 사용 편의성과 측정 정밀도를 크게 향상시킬 수 있습니다.
단일점 샘플링 방법 채광점, 다양한 마우스 레티클 에지점, 점으로 증폭. 클라우드 라인의 둘레, 면적 및 무게 중심을 측정하기 위해 닫혀 있으며, 3개의 보간 알고리즘을 사용하여 클라우드 라인의 가장 정확한 측정 방법을 사용합니다.
상자를 사용하여 여러 원을 선택하여 여러 원을 빠르고 정확하게 측정할 수 있습니다.
측정된 데이터는 DXF 파일 또는 BMP 이미지로 저장할 수 있으며 사용자 프로그램 형식
12가지 요소(점, 선, 원, 호, 타원, 직사각형, 홈, O 모양, 거리 및 각도, 열린 클라우드 클라우드 라인 및 닫는 선)를 측정할 수 있습니다.
