| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 CE |

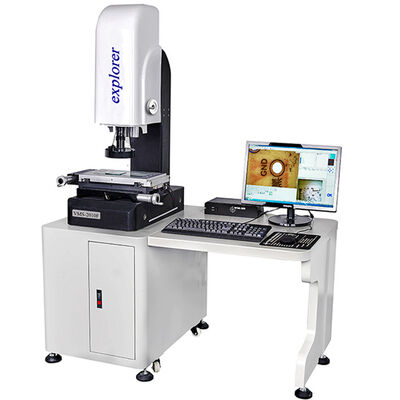

| 모델 번호: | VMS-3020F |
|
부문 |
VMS-2010F |
VMS-3020-F |
VMS-4030F |
VMS-5040F |
|||
|
차원 (mm) (L)×W×H) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
측정 범위 (mm) (X)×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
측정 정확성μm |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
반복 가능성 (μm) |
3 |
3 |
3 |
3 |
|||
|
무게 (kg) |
150 |
180 |
200 |
240 |
|||
|
이미지 및 측정 |
CCD |
일본 SONYCcD |
|||||
|
|
레인 |
WM HD 확대 렌즈 / 연속 확대 0.7-4.5x |
|||||
|
|
확대 |
30-210X |
|||||
|
|
ptical 스케일 해상도 |
X/Y/자축 0.0005mm (0.5um) |
|||||
|
|
측정 범위 |
9.omm-1.35mm |
|||||
|
측정 시스템 |
보조 초점 측정, 광학 측정 고도 및 평면성, 그리고 영국 RENISHAW 접촉 탐사선으로 장착 될 수 있습니다. |
||||||
|
운전 시스템 |
다재다능한 데이터 프로세서는 점, 선, 루프, 원, 각 등을 측정할 수 있습니다. |
||||||
|
조명 |
표면 빛과 투사 빛, 차가운 빛, 긴 수명, 밝기 조절 |
||||||
함수 설명:
요소 측정: 측정점, 선, 원, 활, 각, 타원형, 직사각형
미리 정해진 점, 자동 식별점, 선, 원, 활.
원소 구조: 중심 구조, 구조의 교차점, 중점 구조, 선 구조
둥근 구조, 각 구성.
미리 설정 된 요소: 점, 선, 원, 활. 조정 변환, 직선 작업 조각.
축 좌표 시스템 재설정
그래픽: 그래픽 확대, 그래픽 좁혀, 그래픽 패널, 그래픽 선택, 원을 선택, 삭제
그래픽, 그래픽 프린트, 확대 설정, 회색, 포화, 콘트라스트, 저장, BMP 형식의 이미지
각종 가장자리 탐지 모드, 컴퓨터 자동으로 점, 자동 식별 라운드, 활
광산점 속도를 향상시켜야 합니다.
이미지 지원 S-비디오, AV 단말, USB 단말 입력; 이미지 크기 640 * 480mm. 직접 측정 데이터
통계 분석을 위해 AutoCAD에, 간단한 Xbar-s 제어 차트를 그릴 수 있습니다. 다양한 매개 변수 Ca를 얻을 수 있습니다.
다국어 인터페이스 전환
♥높은 정밀도와 높은 강도 기계:00 대리석 기반 / 직립 클로럼 / 작업 테이블, 높은 정밀도와 좋은 안정성.
♥XYZ 3 축 수입 정밀 v 타입 가이드 레일 / 수입 광 축 드라이브 시스템, 긴 서비스 수명, 좋은 안정성
♥wMC 연속 줌 광 렌즈, d 다른 프레임, 다른 확대, 줌 보정 없이.
♥HD 일본 소니 ccD 카메라, 고품질 측정 화면
♥보조 초점 측정, 광학 고도 측정 및 평면성, 그리고 영국 RENISHAW 접촉 탐사선으로 장착 할 수 있습니다.
♥작은 wWM-cNC-3020/wM-CNC-4030,작은 제품의 빠른 측정에 설계, 측정 속도는 최대 200mm-400mm/s까지 될 수 있습니다,배치 측정 속도는빨리,자동으로 결정 OK 또는 NG,인간 오류를 크게 줄일 수 있습니다.보통 수동 기계보다 10-20배 더 많은 작업 효율을 향상시킵니다.
