| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | ISO9001 CE |
| 모델 번호: | VMS-3020F |
| 부문 | VMS-2010F | VMS-3020-F | VMS-4030F | VMS-5040F | |||
| 차원 (mm) (L)×W×H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |||
| 측정 범위 (mm) (X)×Y×Z) | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 | |||
| 측정 정확성μm | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 | |||
| 반복 가능성 (μm) | 3 | 3 | 3 | 3 | |||
| 무게 (kg) | 150 | 180 | 200 | 240 | |||
| 이미지 및 측정 | CCD | 일본 SONYCcD | |||||
| 레인 | WM HD 확대 렌즈 / 연속 확대 0.7-4.5x | ||||||
| 확대 | 30-210X | ||||||
| ptical 스케일 해상도 | X/Y/자축 0.0005mm (0.5um) | ||||||
| 측정 범위 | 9.omm-1.35mm | ||||||
| 측정 시스템 | 보조 초점 측정, 광학 측정 고도 및 평면성, 그리고 영국 RENISHAW 접촉 탐사선으로 장착 될 수 있습니다. | ||||||
| 운전 시스템 | 다재다능한 데이터 프로세서는 점, 선, 루프, 원, 각 등을 측정할 수 있습니다. | ||||||
| 조명 | 표면 빛과 투사 빛, 차가운 빛, 긴 수명, 밝기 조절 | ||||||
제품 설명
제품 소개:

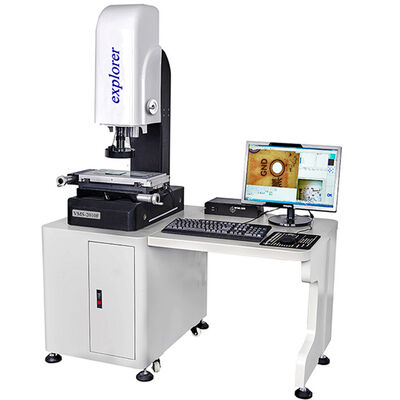

이미지 측정 장치는 점, 선, 원 및 기타 요소를 정확하게 측정 할 수 있으며 강력한 보고서 출력 기능을 가지고 있습니다.특히 다양한 제품을 대량으로 측정하기에 적합합니다..
기계, 전자, 곰팡이, 주사형조, 하드웨어, 고무, 저전압 전기 기기, 자기 물질, 정밀 하드웨어, 정밀 스탬핑, 커넥터,커넥터, 터미널, 휴대 전화, 가전, 컴퓨터 (컴퓨터), 액체 결정 텔레비전 (LCD), 인쇄 회로 보드 (회로 보드, PCB), 자동차, 의료 장비, 시계기기, 그리고 다른 산업.
측정 대상:
LCD, FPC, PCB, 회로 보드, 나사, 스프링, 시계, 시계, 미터, 커넥터 (커넥터, 터미널), 기어, 캠, 스레드, 반지름 템플릿, 스레드 템플릿, 와이어 및 케이블, 도구류류, 하드웨어, 스탬핑 부품, 스크린, 테스트 스크린, 시멘트 스크린, 메시 패널 (제철 메시, SMT 템플릿) 등.
측정 요소:
길이, 너비, 높이, 구멍 거리, 간격, 핀 간격, 두께, 아크, 지름, 반지름, 굴곡, 각, R 각 등
