| 원래 장소: | 광동, 중국 |
| 브랜드 이름: | WM-3D |
| 인증: | iso9001 |

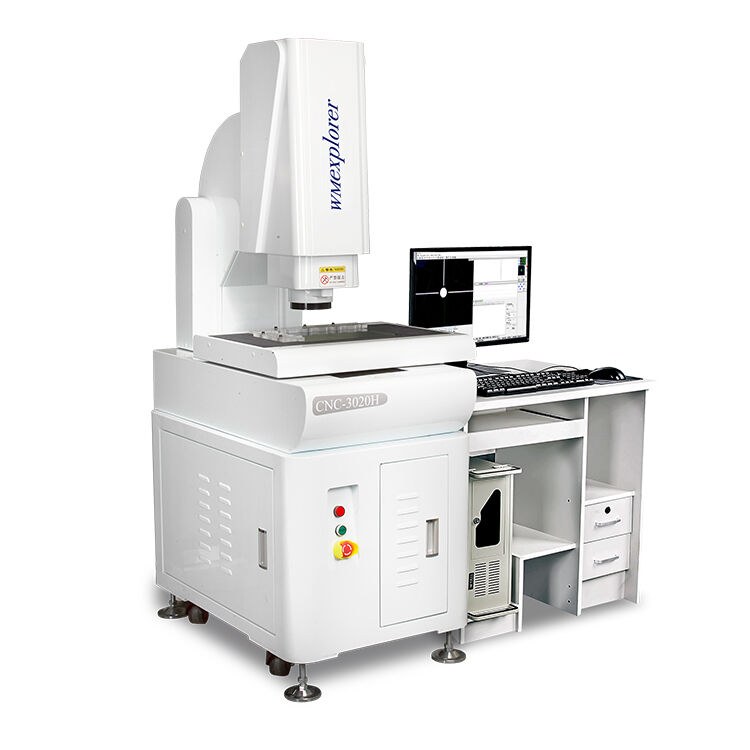

| 모델 번호: | CNC-3020H |
|
모델 |
CNC-3020H |
||||
|
|
유리 테이블 크기 |
330*230 |
|||
|
|
금속 테이블 크기 |
350*250 |
|||
|
|
작업 이동 X.Y |
300*200 |
|||
|
|
Z축 이동 리프트(mm) |
200 초점 |
|||
|
|
X.Y.Z축 디지털 디스플레이 해상도 |
0.5um |
|||
|
|
X.Y 축 값 오류 |
≤(3+L/200)L은 측정 길이, 단위 mm) |
|||
|
|
무게(kg) |
300 |
|||
|
|
치수 |
750*850*1650 |
|||
|
모터 |
3축 속도 |
300mm/s |
|||
|
|
3축 위치 정확도 |
0.001mm |
|||
|
이미지 시스템 |
카메라 |
소니 컬러 1/3″CCD 카메라 |
|||
|
|
줌 |
줌 렌즈가 있는 동축 광학 줌 렌즈(2개 중 1개 선택) |
|||
|
|
줌 배율 |
0.7-4.5X |
|||
|
|
비디오 총 배율 |
30-230X |
|||
|
|
객체 필드 |
11.1-1.7mm |
|||
|
|
전원 |
AC220V/AC110V |
|||
|
|
전력 소비 |
100W |
|||
|
계측기 액세서리 |
1X 튜브(옵션) |
0.5X 튜브(옵션) |
작업 거리 |
||
|
줌 렌즈 |
0.7-4.5X |
0.7-4.5X |
|
||
|
렌즈 추가 |
비디오 배율 |
재료 측면 필드(mm)
|
비디오 배율 |
재료 측면 필드(mm)
|
|
|
0.5X 옵션 |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
표준 |
23.5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2X 옵션 |
47X-296X |
5.5-0.9 |
23.5X-148X |
11.1-1.7 |
36 |
주요 기능
1. 임의 축 직선화, 좌표계 재설정.
2. 그래픽 확대, 그래픽 축소, 그래픽 이동, 그래픽 인쇄 그래픽 선택, 선택 해제, 그래픽 제거.
3. 줌 설정, 그래픽 축소, 그래픽 인쇄 라디오 선택, 선택 해제, 그래픽 제거.
4. 회색조 이미지, 채도, 대비 설정, 이미지를 BMP 형식으로 저장.
5. 다양한 에지 감지 모드, 컴퓨터 자동
6. 사전 설정 요소: 점, 선, 원, 호.
1. 고정밀 완전 자동 측정, CNC 4축 제어.
2. 고정밀 및 고강도 기계: 00-클래스 대리석 베이스/기둥/워크벤치, 고정밀 및 우수한 안정성.
3. XYZ 3축 수입 정밀 선형 가이드 / 수입 연삭 등급 볼 스크류 구동 시스템, 긴 수명 및 우수한 안정성.
4. 고정밀 금속 패치 자 0.2um.
5. Wm0750 자동 줌 광학 렌즈는 줌 보정 없이 완전 자동 측정을 가능하게 합니다.
6. 고품질 측정 화면을 갖춘 HD SONY ccD 카메라.
7. 자동 초점 측정, 광학 고도 측정 평탄도, 영국 RENISHAW 접촉 프로브.
8. 프로그램 제어 5 링 8 존 표면 광원 LED 윤곽 광원, 동축 광원. 다른 제품에 다른 색상이 추가됩니다.
9. 탐색 cCD 카메라는 측정 위치를 나타내어 빠르고 편리하게 측정할 수 있습니다.
10. 경계 해상도를 향상시키기 위해 수입 소프트웨어 기능으로 개발된 3D 측정 소프트웨어를 결합합니다.
11. 모든 위치에서 쉽게 작동할 수 있도록 조이스틱이 장착되어 있습니다.
1. 점, 선, 원, 호 및 타원, 직사각형을 측정할 수 있으며 다중점 위치 지정 기능을 통해 정확도를 향상시킬 수 있습니다.
2. 측정 조합, 중심 구조 및 구조의 교차점, 구조의 중간점, 선 구조, 원형 구조 및 관점 구조 등 많은 기능이 있습니다.
3. SPC 데이터 분석 기능을 통해 대량의 공작물을 동시에 신속하게 감지하기 위해 회사의 자체 개발 CNC 측정 소프트웨어와 결합하여 한 번에 전체 측정을 완료할 수 있습니다.
4. 좌표 변환 및 좌표 정렬은 측정을 더 편리하고 효율적으로 만들고 측정 효율성을 향상시킵니다.
5. 매크로는 동일한 부품을 더 빠르고 편리한 볼륨으로 측정하고 측정 효율성을 향상시킬 수 있습니다.
12개월 보증. 자신감을 가지고 구매하세요!
1. 조립 및 승인일로부터 12개월 이내, 단, 선적일로부터 15개월을 초과하지 않음.
2. 이 기간 동안, 우리는 결합된 애프터 서비스 자문 서비스를 통해 사용자에게 전화 및 인터넷 교육을 제공할 것입니다.
3. 우리는 비용을 들여 사용자에게 기계의 수명 보증 서비스를 제공합니다.
01. 당사 측의 기계 고장으로 인해 예비 부품을 당사로 다시 보내실 수 있으며 비용은 당사 측에서 부담합니다.
02. 그러나 기술자가 교육을 위해 고객 측에 와야 하는 경우, 기술 서비스는 티켓 및 숙박을 제외하고 무료입니다.
4. 추가 보증 기간: 사용자에게 제공 애프터 서비스 장수명 자문 서비스.
